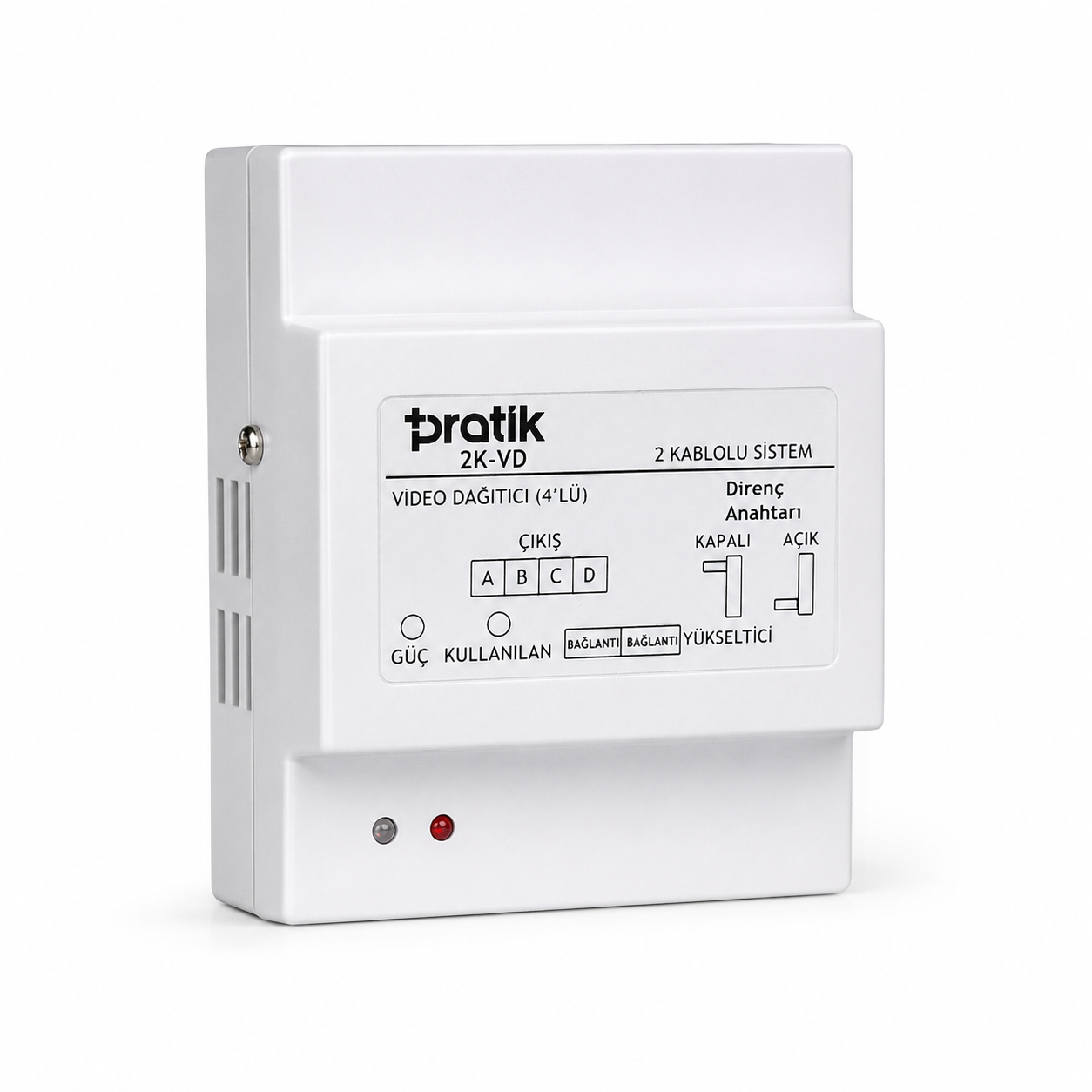

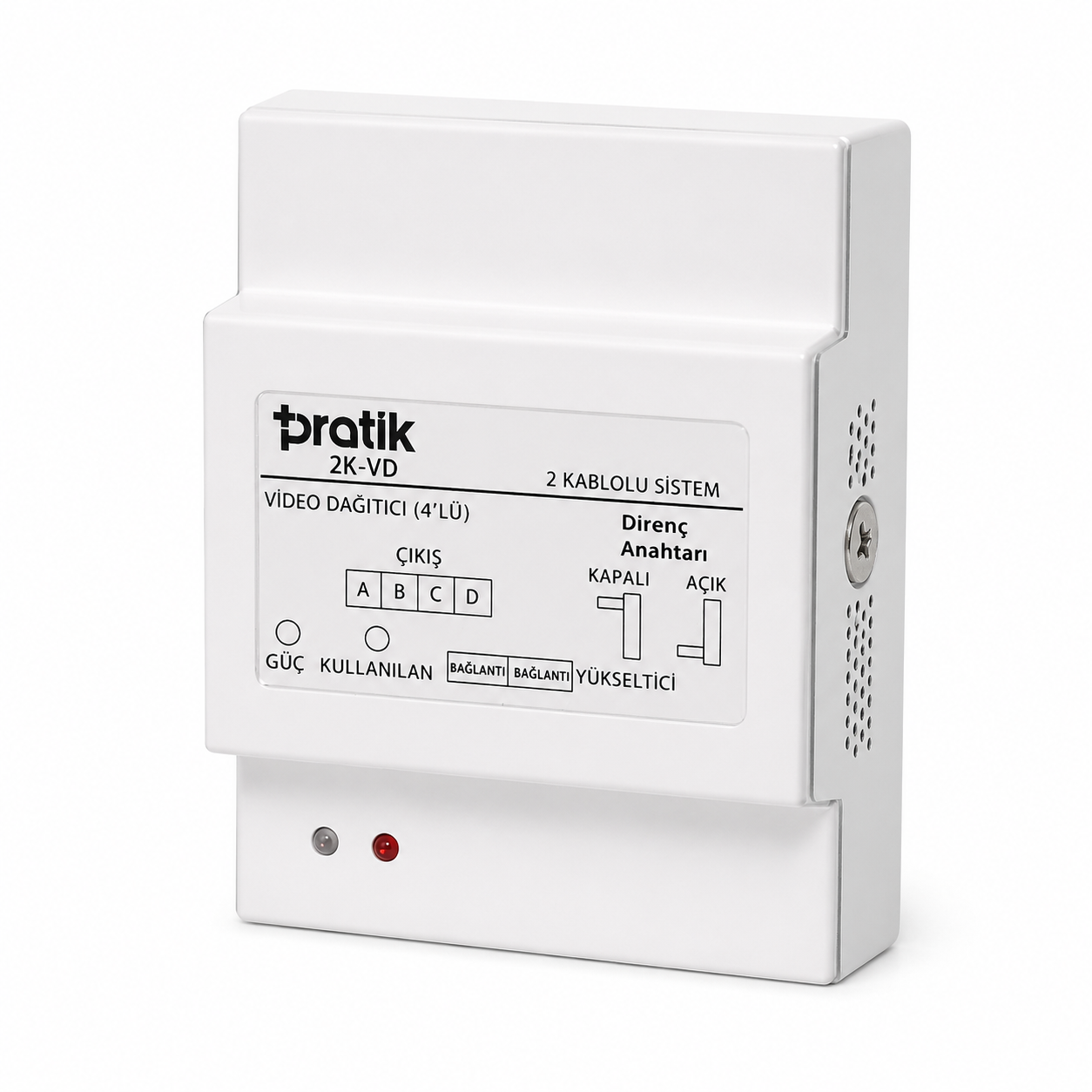

Pratik Plus 2K-VD 4 Çıkışlı Video Dağıtıcı
2K-VD Video Dağıtıcı

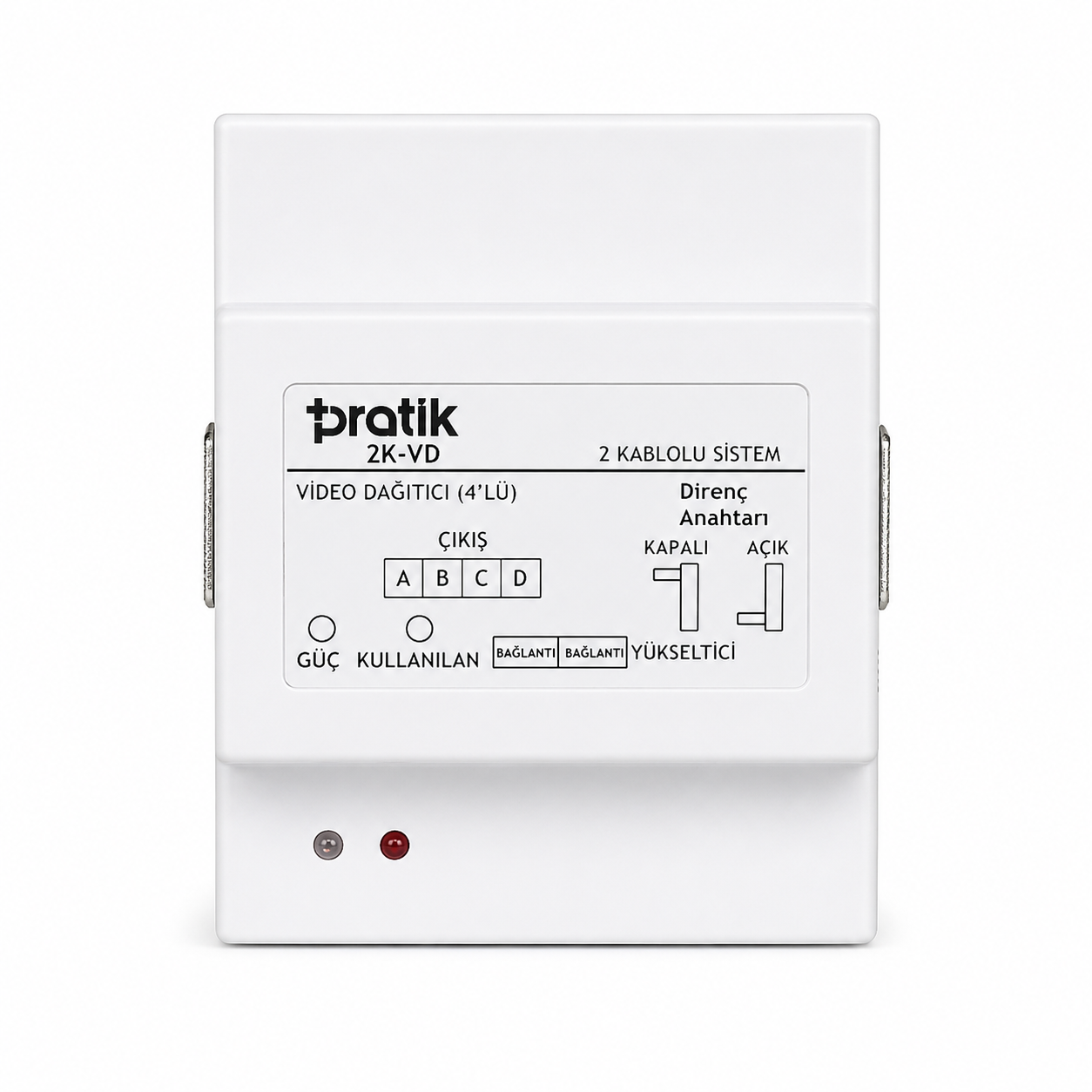

1. Bölümler ve İşlevleri
Kullanılan / Durum Göstergesi:
Sinyal alındığı zaman LED ışığı yanacaktır.
Güç / Enerji Göstergesi:
Güç kaynağı fişe takılı olduğu zaman LED ışığı yanacaktır.
Direnç Anahtarı:
En sondaki 2K-VD video dağıtıcının direnç anahtarı “on” konumuna ayarlanabilir. Ayarladıktan sonra güç göstergesi turuncuya dönecektir.
Bus:
Giriş portu ve Bus / Bağlantı portu.
A, B, C, D:
Çıkış portu, dış kapı paneli ve/veya daire içi monitöre bağlantı.
2. Cihaz Montajı
Cihaz montaj rayı üzerine takılarak kullanılmaktadır.
Montaj rayına yerleştirildikten sonra cihaz sabitlenir.
3. 2K-VD ile Sistem Kablolama Şekli
Çoklu Dış Kapı Kablolaması
Şemada birden fazla dış kapı panelinin 2K-VD video dağıtıcı üzerinden sisteme bağlantısı gösterilmektedir.
Not:
2K-VD cihazı yukarıdaki şemada 2K-91 modeli kullanıldığı gibi bütün dış kapı ve daire içi monitörlerde geçerlidir.
Çoklu Daire İçi Monitör Kablolaması
Şemada birden fazla daire içi monitörün 2K-VD video dağıtıcı ile bağlantısı gösterilmektedir.
Bağlantı yapısında daire içi monitörler 2K-VD çıkış portlarına bağlanır. Sistem, güç kaynağı ve dış kapı paneli ile birlikte çalışacak şekilde kablolanır.
4. Özellikler
Güç Kaynağı: DC 20~30V
Çalışma Sıcaklığı: -10°C ~ +40°C
Kablolama: 2 Kablo, kutupsuz
Ölçüler: 89(Y) x 71(E) x 45(K) mm
Garanti Belgesi
Garanti Şartları
Garanti süresi, malın teslim tarihinden itibaren başlar ve iki yıldır.
Malın garanti süresi içerisinde arızalanması durumunda tamirde geçen süre garanti süresine eklenir.
Malın tamir süresi en fazla otuz iş günüdür. Bu süre mala servis istasyonuna, servis istasyonunun olmaması durumunda sırasıyla satıcısı, bayisi, acentesi, temsilciliği, ithalatçısı veya imalatçısından birisine bildirim tarihinden itibaren başlar.
Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep edilmeksizin tamiri yapılacaktır.
1. Bölümler ve İşlevleri
Kullanılan / Durum Göstergesi:
Sinyal alındığı zaman LED ışığı yanacaktır.
Güç / Enerji Göstergesi:
Güç kaynağı fişe takılı olduğu zaman LED ışığı yanacaktır.
Direnç Anahtarı:
En sondaki 2K-VD video dağıtıcının direnç anahtarı “on” konumuna ayarlanabilir. Ayarladıktan sonra güç göstergesi turuncuya dönecektir.
Bus:
Giriş portu ve Bus / Bağlantı portu.
A, B, C, D:
Çıkış portu, dış kapı paneli ve/veya daire içi monitöre bağlantı.
2. Cihaz Montajı
Cihaz montaj rayı üzerine takılarak kullanılmaktadır.
Montaj rayına yerleştirildikten sonra cihaz sabitlenir.
3. 2K-VD ile Sistem Kablolama Şekli
Çoklu Dış Kapı Kablolaması
Şemada birden fazla dış kapı panelinin 2K-VD video dağıtıcı üzerinden sisteme bağlantısı gösterilmektedir.
Not:
2K-VD cihazı yukarıdaki şemada 2K-91 modeli kullanıldığı gibi bütün dış kapı ve daire içi monitörlerde geçerlidir.
Çoklu Daire İçi Monitör Kablolaması
Şemada birden fazla daire içi monitörün 2K-VD video dağıtıcı ile bağlantısı gösterilmektedir.
Bağlantı yapısında daire içi monitörler 2K-VD çıkış portlarına bağlanır. Sistem, güç kaynağı ve dış kapı paneli ile birlikte çalışacak şekilde kablolanır.
4. Özellikler
Güç Kaynağı: DC 20~30V
Çalışma Sıcaklığı: -10°C ~ +40°C
Kablolama: 2 Kablo, kutupsuz
Ölçüler: 89(Y) x 71(E) x 45(K) mm
Garanti Belgesi
Garanti Şartları
Garanti süresi, malın teslim tarihinden itibaren başlar ve iki yıldır.
Malın garanti süresi içerisinde arızalanması durumunda tamirde geçen süre garanti süresine eklenir.
Malın tamir süresi en fazla otuz iş günüdür. Bu süre mala servis istasyonuna, servis istasyonunun olmaması durumunda sırasıyla satıcısı, bayisi, acentesi, temsilciliği, ithalatçısı veya imalatçısından birisine bildirim tarihinden itibaren başlar.
Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep edilmeksizin tamiri yapılacaktır.
| Diğer Özellikler | |
|---|---|
| Stok Kodu | 2K-VD |
| Marka | Pratik Plus |
| Stok Durumu | Var |
| Garanti (Yıl) | 2 |
